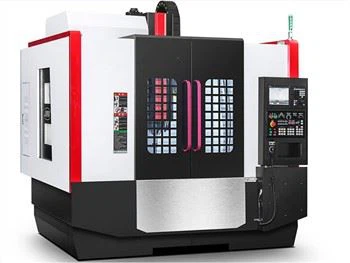

Mașină mică de frezat CNC pentru metal

Introducerea și utilizarea produsului

Mica mașină de frezat cnc din metal este o prelucrare verticală cu buclă semi-închisă cu control direct servo pe trei axe X, Y și Z. Cele trei axe sunt toate ghidaje liniare de rulare cu bile de oțel. Șina de ghidare are sarcină mare, deschidere largă și precizie ridicată. Cele trei axe sunt ghidaje liniare de 35 mm. Șina de ghidare este compactă și rezonabilă ca structură și dimensiune. Arborele principal este antrenat de un servomotor printr-o curea sincronă. Poate prinde piese complexe, cum ar fi diferite discuri, plăci, carcase, came și matrițe. , Alezarea, filetarea rigidă și alte procese sunt procesate, potrivite pentru producția de produse multi-varietate, în loturi mici și medii și pot îndeplini procesarea pieselor complexe și de înaltă precizie. Poate fi echipat cu o a patra axă rotativă pentru a îndeplini cerințele de prelucrare ale pieselor speciale.

Parametrul mașinii

Condiții de instalare a mașinii de frezat cnc pentru metale mici

A. Temperatura

Temperatura de funcționare: temperatura camerei 20±20 grade

Depozitare și transport: -30 grad -50 grad

Rata de schimbare: în termen de 10 grade/oră

b. Umiditate

Continuu: 70 la sută sau mai puțin (fără condens) Timp scurt: 95 la sută sau mai puțin (fără condens)

c. Condițiile locului de instalare

1. Nu este afectat de vibrațiile externe

2. Nu este afectat de gaze corozive

3. Evitați lumina directă a soarelui asupra mașinii-unelte

4. Evitați contactul direct cu vântul exterior, aerul și aerul rece și cald reglat cu temperatură

5. Evitați amplasarea surselor de căldură, cum ar fi echipamentele de încălzire, în apropierea mașinii-unelte

6. Reduceți praful (evitați turnarea, sudarea, atelierul de tablă etc.)

7. Evitați scurgerea apei și scufundarea în apă

d. Alimentare: 3-faza 380V±10% ; 50Hz±1Hz

Detalii despre mașină

Revista de scule
Magazin de scule cu disc/pălărie, schimbare automată a sculei, economisirea orelor de lucru; unele modele pot alege 16 sau 24 de magazii de scule.

Sistem CNC
Marca sistemului opțional: FANUC, GSK, SIEMENS, SYNTEC Durată lungă de viață.

Ax
Folosind ax de înaltă stabilitate, eficiență ridicată de procesare, răspuns rapid, funcționare stabilă.

transportor de așchii
Portul de descărcare a cipurilor al șasiului facilitează operatorului să curețe pilitura de fier și accelerează eficiența producției.

șină de ghidare Taiwan
Este selectată șina de ghidare cu bile, care are rigiditate ridicată, zgomot redus, frecare scăzută și sensibilitate ridicată, ceea ce îmbunătățește viteza și precizia de procesare.

Șurub HIWIN
Rulmenții de precizie sunt selectați și echipați cu șuruburi de înaltă precizie și de înaltă rigiditate și șine de linie în interior pentru a asigura precizia de prelucrare.

Piesele turnate principale ale centrului de prelucrare vertical mic, cum ar fi patul mașinii, șaua, masa de lucru, coloana și cutia axului sunt toate turnate cu fontă inoculată de înaltă rezistență și nisip de rășină și sunt tratate cu procese multiple de îmbătrânire pentru a menține rigiditatea și stabilitatea ridicată. a mașinii-unelte.
Șina de ghidare a mașinii-unelte adoptă o șină de ghidare glisante dreptunghiulară, iar suprafața șinei de ghidare este supusă unui tratament de călire de înaltă frecvență și este măcinată de o mașină de șlefuit șine de ghidare. Foaie de atașare a șinei de ghidare, coeficient mic de frecare, capacitate portantă puternică.
Ansamblul ax al mașinii-unelte are un aranjament mare de rulmenți și o deschidere mare și este potrivit pentru tăierea grea cu șine de ghidare glisante.

Structura de turnare a fost analizată prin element finit FEM, structură de rigiditate ridicată, rigiditate de tăiere gravitațională
●Baza adoptă un design cu deschidere mare,
Oferă suport de înaltă rigiditate Suprafața de contact dintre coloană și bază a fost lopată manual pentru a asigura precizia asamblarii, rezistența structurală și sarcina echilibrată

Structura capului axului este întărită cu oase, iar raportul dintre lungimea de contact dintre capul axului și coloană este adecvat pentru a oferi un suport stabil pentru ax.

Timp de mulți ani, Gaode a furnizat soluții de procesare cu aplicații înalte pentru diverse domenii ale industriei prelucrătoare, cum ar fi: aviație, automobile, construcții navale, energie eoliană, electronică, mucegai și alte industrii.
