O mașină de frezat verticală CNC pentru sarcini grele este piatra de temelie în producția modernă, renumită pentru precizia și puterea sa în modelarea unei game largi de materiale. În centrul funcționării sale eficiente se află sistemul de îndepărtare a așchiilor, o componentă critică care are un impact semnificativ atât asupra procesului de prelucrare, cât și asupra calității generale a produsului finit. În calitate de furnizor de top de mașini de frezat verticală CNC, sunt încântat să mă aprofundez în complexitatea acestui sistem vital.
Importanța îndepărtării așchiilor în mașinile de frezat verticală CNC pentru sarcini grele
În operațiunile de frezare verticală CNC cu sarcini grele, uneltele de tăiere se angajează cu piesa de prelucrat pentru a îndepărta materialul, generând așchii ca produs secundar. Aceste cipuri, dacă nu sunt gestionate corespunzător, pot cauza o multitudine de probleme. În primul rând, pot interfera cu procesul de tăiere. Așchiile care rămân între unealta de tăiere și piesa de prelucrat pot duce la un finisaj slab al suprafeței, o uzură crescută a sculei și chiar la ruperea sculei. Acest lucru se datorează faptului că așchiile acționează ca un mediu abraziv, provocând frecare și căldură suplimentare în timpul procesului de tăiere.
În al doilea rând, se generează căldură excesivă în timpul măcinarii. Așchiile pot reține această căldură, ducând la dilatarea termică a piesei de prelucrat și a componentelor mașinii. Expansiunea termică poate duce la inexactități dimensionale în piesa prelucrată, ceea ce este inacceptabil în industriile în care sunt necesare toleranțe strânse, cum ar fi industria aerospațială și producția de automobile.
În cele din urmă, cipurile pot reprezenta un pericol pentru siguranță. Așchiile slăbite pot zbura de pe piesa de prelucrat la viteze mari, potențial rănind operatorii. Ele se pot acumula, de asemenea, în mașină, înfundând piesele în mișcare și afectând performanța generală și longevitatea mașinii de frezat.
Componentele unui sistem de îndepărtare a așchiilor
Transportoare de așchii
Transportoarele de așchii sunt calitățile de lucru ale sistemului de îndepărtare a așchiilor. Sunt concepute pentru a colecta și transporta așchii departe de zona de tăiere. Există mai multe tipuri de transportoare de așchii utilizate în mod obișnuit la mașinile de frezat verticală CNC pentru sarcini grele.
- Conveioare tip lanț: Aceste transportoare folosesc un mecanism cu lanț pentru a deplasa așchii de-a lungul unui jgheab. Sunt robuste și pot manipula așchii mari și grei. Transportoarele cu lanț sunt potrivite pentru îndepărtarea așchiilor cu volum mare și sunt adesea folosite în aplicații în care așchiile sunt lungi și stringente, cum ar fi la prelucrarea metalelor precum oțelul și aluminiul.
- Transportoare cu șurub: Transportoarele cu șurub constau dintr-un șurub rotativ în interiorul unui jgheab. Șurubul deplasează așchiile de-a lungul jgheabului împingându-le înainte. Sunt compacte și pot fi integrate cu ușurință în designul mașinii. Transportoarele cu șurub sunt eficiente pentru îndepărtarea așchiilor de dimensiuni mici și medii și sunt utilizate în mod obișnuit în operațiunile de frezare la scară mai mică.
Sisteme de răcire
Sistemele de răcire joacă un rol dublu în îndepărtarea așchiilor. În primul rând, ajută la răcirea sculei de tăiere și a piesei de prelucrat, reducând căldura generată în timpul procesului de tăiere. Acest lucru nu numai că îmbunătățește durata de viață a sculei, dar face și așchiile mai ușor de spart și îndepărtat. În al doilea rând, lichidul de răcire poate fi folosit pentru a îndepărta așchiile din zona de tăiere.
- Sisteme de răcire de inundații: În sistemele cu lichid de răcire, un volum mare de lichid de răcire este pompat în zona de tăiere. Lichidul de răcire spală așchiile, ducându-le către transportorul de așchii. Sistemele de lichid de răcire sunt eficiente pentru operațiunile de prelucrare grele în care se generează un volum mare de așchii.
- Sisteme de răcire cu ceață: Sistemele de răcire cu ceață furnizează o ceață fină de lichid de răcire în zona de tăiere. Ceața răcește unealta și piesa de prelucrat, contribuind și la îndepărtarea așchiilor. Sistemele de răcire cu ceață utilizează mai puțin lichid de răcire decât sistemele de răcire de inundație, ceea ce le face mai ecologice și mai eficiente din punct de vedere al costurilor pentru unele aplicații.
Snec pentru așchii
Snecurile pentru așchii sunt folosite pentru a îndepărta așchii din zone greu accesibile, cum ar fi buzunarele adânci sau găurile din piesa de prelucrat. Sunt de obicei șuruburi mici, rotative, care sunt introduse în gaură sau buzunar pentru a extrage așchiile. Snecurile pentru așchii pot fi acționate manual sau integrate în sistemul de automatizare al mașinii pentru o îndepărtare mai eficientă a așchiilor.
Cum funcționează sistemul de îndepărtare a așchiilor într-o mașină de frezat verticală CNC de sarcină grea
În timpul procesului de frezare, pe măsură ce unealta de tăiere îndepărtează materialul din piesa de prelucrat, sunt generate așchii. Sistemul de răcire, fie că este un sistem de inundare sau ceață, începe imediat să răcească zona de tăiere și să îndepărteze așchiile de unealtă și piesa de prelucrat. Așchiile sunt apoi transportate de lichidul de răcire către transportorul de așchii.
Transportorul de așchii, în funcție de tipul său, colectează așchiile și le transportă din mașină. De exemplu, într-un transportor de tip lanț, lanțul deplasează așchiile de-a lungul jgheabului către un recipient de colectare. Într-un transportor cu șurub, șurubul rotativ împinge așchiile înainte până când sunt descărcate în coș.
Snecurile pentru așchii, dacă sunt utilizate, sunt activate atunci când așchiile trebuie îndepărtate din anumite zone. Acestea se rotesc și extrag așchiile, care sunt apoi direcționate și către transportorul de așchii.
Beneficiile unui sistem eficient de îndepărtare a așchiilor
- Durată de viață îmbunătățită a sculei: Prin îndepărtarea așchiilor din zona de tăiere, este mai puțin probabil ca unealta să sufere uzură excesivă și rupere. Acest lucru reduce frecvența schimbărilor sculei, economisind timp și bani la înlocuirea sculelor.
- Finisare îmbunătățită a suprafeței: Cu așchiile îndepărtate prompt, unealta de tăiere poate face tăieturi curate, rezultând o finisare mai netedă a suprafeței piesei de prelucrat. Acest lucru este crucial pentru piesele care necesită un aspect de înaltă calitate sau trebuie să se potrivească precis cu alte componente.
- Productivitate crescută a mașinii: Un sistem eficient de îndepărtare a așchiilor permite mașinii să funcționeze continuu fără întreruperi cauzate de probleme legate de așchii. Acest lucru duce la rate de producție mai mari și la creșterea productivității generale.
- Costuri reduse de întreținere: Prin împiedicarea așchiilor să înfunde componentele mașinii, este redusă nevoia de întreținere și reparații frecvente. Acest lucru prelungește durata de viață a mașinii și scade costurile de operare pe termen lung.
Produse înrudite pentru nevoile dvs. de frezare

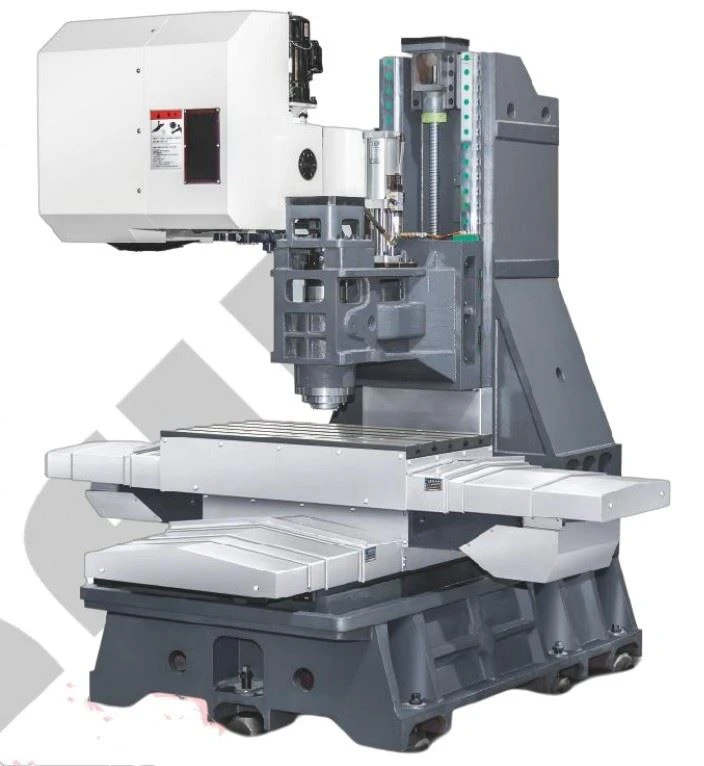

Dacă sunteți interesat să explorați mai multe despre mașinile de frezat CNC, vă oferim și o gamă de produse similare. Consultați-neMoara CNC de birou, care este perfect pentru proiecte la scară mică și prototipare. NoastreKit de control al mașinii de frezat CNCoferă toate componentele necesare pentru a vă controla eficient mașina de frezat. Iar pentru operațiuni la scară mai mare, nostruCentru de frezare CNC Vmc 850oferă capabilități de prelucrare de înaltă precizie.
Contactați-ne pentru achiziția dvs
Dacă sunteți în căutarea unei mașini de frezat verticală CNC pentru sarcini grele sau aveți întrebări despre sistemele noastre de îndepărtare a așchiilor, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi informații detaliate și îndrumări pentru a vă asigura că faceți alegerea potrivită pentru nevoile dvs. de producție. Contactați-ne astăzi pentru a începe conversația despre achiziția dvs. și pentru a vă duce capacitățile de producție la nivelul următor.
Referințe
- Smith, J. (2018). Manual de operațiuni de frezare CNC. Presă industrială.
- Brown, A. (2020). Management avansat așchiilor în procesele de prelucrare. Jurnal de prelucrare.
- Green, R. (2019). Sisteme de răcire pentru mașini CNC. Analiza tehnologiei de fabricație.
