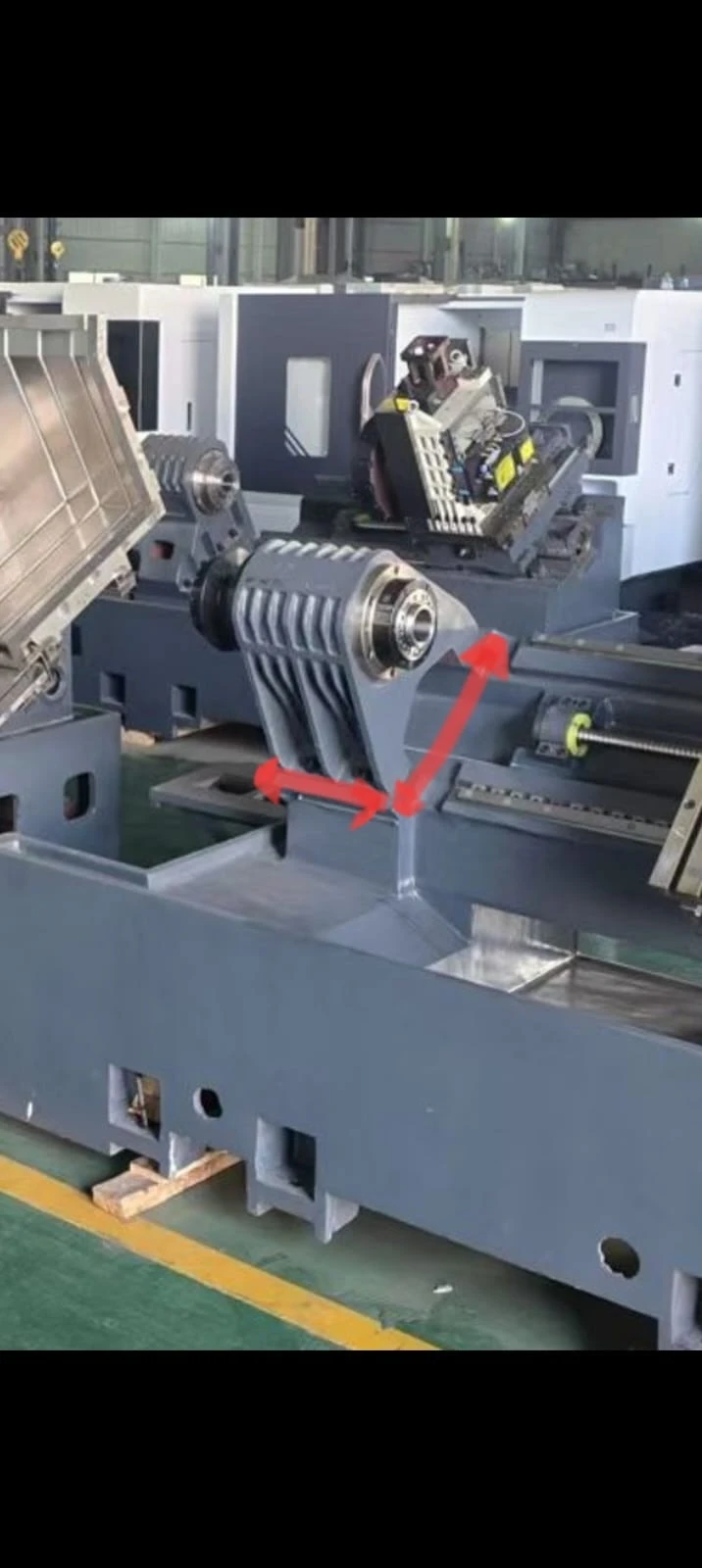

Strung CNC Gang Tool

Model de mașină-uneltă

PARAMETRU

Unitate

Diametrul maxim de rotire pe pat

500

㎜

Diametrul maxim de prelucrare pe cărucior

450

㎜

Lungimea maximă de prelucrare

450

㎜

Gama de viteze a axului

100-4000

rpm

Puterea motorului principal

7.5/11 KW

KW

Cantitatea maximă de încărcare a sculei

8

T

-Deplasare pe axa X/-Deplasare pe axa Z

900/450

㎜

Suma minimă de deplasare pe axa X-/Z-

0.001/0.001

㎜

Viteza de traversare rapidă axa-X/Z-

36/36

m/min

Masa de lucru T-cantă mm

3-14*50

mm

Repetabilitate-Axa X/-Axa Z

Mai mic sau egal cu 0,003/0.005

㎜

Rugozitatea suprafeței

Mai mic sau egal cu 0,63

um

Diametrul orificiului prin ax

Φ65

㎜

Diametrul orificiului traversant stoc bar

Φ46

㎜

Unghi înclinat al patului

45



Dimensiuni exterioare (L x l x H)

2150*1550*1870

㎜

Greutatea netă a mașinii-unelte

3100

kg

Nu

Articol

Parametru

Marca

Qt

1

Ax

A2-5

Taiwan KENTURN

1

Rulment ax

NSK

Japonia

6

2

Unitate servo motor ax

7,5/11 KW

Taiwan SYNTEC

1

3

Puterea motorului axului

7,5/11 KW

Taiwan SYNTEC

1

4

Cuplul servomotor al axei X-

11 nm

Taiwan SYNTEC

1

5

Puterea servomotorului pe axa X-

1,5 kW (frână)

Taiwan SYNTEC

1

6

Z-Cuplu motor servo axă

11 nm

Taiwan SYNTEC

1

7

Puterea servomotorului pe axa Z-

1,5 kW

Taiwan SYNTEC

1

8

Ghid liniar (axa X-)

30(minge)P nivel

PMI TAIWAN

2

9

Ghid liniar (axa Z-)

30(minge)P nivel

PMI TAIWAN

2

10

Șurub cu bile (axa X-)

32/10

Japonia THK

1

11

Șurub cu bile (axa Z-)

32/10

Japonia THK

1

12

Sistem

SYNTEC 7TA

Taiwan SYNTEC

1

13

Panoul de operare

Panou de strung

Taiwan SYNTEC

1

14

Modul releu

Seria de strung

Taiwan SYNTEC

1

15

Aparate de alimentare

Întrerupător

Schneider

1

16

Aparate de înaltă tensiune

Contaminator

Schneider

1

17

Aparate de joasă tensiune

Releu

Schneider

1

18

Sistem de mandrina cu mandrine

CK46(A2-5)

Taiwan AUTO

1

19

Cilindru rotativ (gol)

6 INCH

Taiwan AUTO

1

20

Statie hidraulica cu motor 2CP

40L

China LEIMAN

1

21

Distribuitor Gang Tool

63/8T

Unelte maxime

8

22

Suport rotund pentru cuțite

Φ25

Suport scule de alezat

4

23

Suport pentru scule de capăt

20

Opțional, pătrat tăiat în 20

2

24

Suport scule pătrat

20

Opțional, pătrat tăiat în 20

2

25

Baza mașinii-unelte

turnare integrală

Autoproducere

1

26

Apărătoare exterioară a capacului din tablă

Autoproducere

1

27

Protecție interioară

Oţel inoxidabil

Autoproducere Full Guard

1

28

Rulment cu bile

20TAC

Japonia NSK

2 AXE

29

Cuplare

18/22

DK

2

30

Injector de ulei

2/3L

BAOTN China

1

31

Pompa lichid de taiere

750W

SHEN HAI China

1

32

Cutie de instrumente

Cutie portabila din plastic

China

1

33

Cheie hexagonală

(metric 1,5-10)

China

1

34

Şurubelniţă

Șurubelnițe Phillips și cu cap plat

China

2

35

Cititor de carduri CF

disc U

SSK

1

36

Cardul CF

1 GB

YIZHENG

1

37

Picioarele

șurub M24 + șaibă

China

6

38

Manual de sistem SYNTEC

SYNTEC

1

39

YS-65L (lungimea barei 1,5 metri) Servo Feeder (Potrivit pentru stocul de bare de 30/65 mm)

1. Platformă de suport intermediară

Trei tuburi de tragere

Bucșe și tije de împingere mari, medii și mici

China

1

40

Transportor de așchii de tip lanț și mașină de așchii

46X+cip mașină S106

China

1

41

Bateria codificatorului

3.6V

China

2
