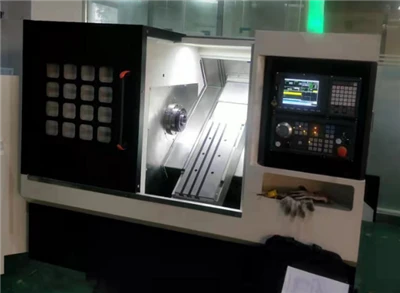

Mașină de strung CNC de 6 inch

Dongguan Jide Precision Machinery Technology Co., Ltd. este unul dintre cei mai credibili producători și furnizori de mașini de strung cnc de 6 inch din China. Dacă aveți de gând să comercializați cu ridicata mașină de strung cnc de 6 inci de înaltă calitate, fabricată în China, bine ați venit să obțineți o ofertă și o probă gratuită din fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.

Informații tehnice

JD-320Strungul CNC adoptă fontă de înaltă-rezistență, structură compactă, rezistență bună, duritate adecvată, coeficient de frecare scăzut și auto-lubrifiant. Structura cutie integrală a patului de bază îmbunătățește foarte mult rigiditatea și stabilitatea generală a mașinii-unelte. Are funcția de a absorbi vibrațiile, ceea ce reduce pierderea sculei și îmbunătățește calitatea piesei de prelucrat. Oferă utilizatorilor o garanție de eficiență ridicată și fiabilitate ridicată în utilizare.

Principalele caracteristici ale acestei mașini :

The30 de grade înclinateaspectul îmbunătățește considerabil rigiditatea la îndoire și la torsiune a mașinii-unelte la locul de muncă.Somiera de pat integratacu rigiditate ridicată și stabilitate ridicată oferă o garanție puternică pentru precizia ridicată a întregii mașini.

Unitatea de ax este un ax independent (tip manșon). Sistemul de ax de înaltă-precizie a fost supus unor teste riguroase de echilibrare dinamică, cu precizie ridicată, reținere bună a preciziei și stabilitate termică bună. Viteza maximă poate atinge4000 rpm. Precizia ridicată, rigiditatea ridicată, viteza mare și eficiența ridicată a unității axului permit întregii mașini nu numai să termine finisarea, ci și să efectueze prelucrare brută și tăiere grea pentru utilizatori.

Conpozitul este antrenat hidraulic, iar manșonul se extinde și se contractă automat cu o rigiditate bună. Utilizatorii pot folosi panoul sau comutatorul cu picior pentru a-l controla, ceea ce economisește timp și efort și oferă o eficiență ridicată pentru prelucrarea mașinilor-unelte.

Configurația standard a Taiwan SWIFT 12statieservoturela oferă utilizatorilor piese de prelucrare convenabile, practice și fiabile.

Sistemul de alimentare este acționat direct de un servomotor cu caracteristici bune de rigiditate, precizie și răspuns dinamic. Mașina unealtă este echipată cu ROLLER TaiwanHIWIN/PMIșină de ghidare cu șuruburi.

6. Această mașină oferă utilizatorilor un sistem hidraulic și de lubrifiere complet, folosind pompe hidraulice și supape hidraulice de înaltă calitate-și alte componente pentru a reduce semnificativ rata de defecțiuni. Mașina unealtă adoptă o lubrifiere automată cantitativă centralizată.

Configurații mașini:

Specificație pentru nasul axului A2-5 marcă de top din Taiwan

Fixare 6" Hollow Mandrina Taiwan marca de top, cilindru superior Taiwan

Puterea recomandată a motorului principal 5,5/7,5kw

Viteza maximă admisă a axului 0-4000rpm

Diametrul barei Φ45mm

Diametrul maxim de rotire peste pat Φ430mm

Diametru maxim de prelucrare Φ320mm

Lungime maximă de prelucrare 350 mm

Parametrii axei de avans Specificația șurubului X/Zball 3210/3210

Specificații ghidaj X/Z Ghidaj liniar cu role 30/30

Cursă limită axa X/Z 160/450mm

Mod de conectare axa X/Z: cuplare conexiune directă

Recomandare de putere a motorului pe axa X/Z 8/ 12

Turelă 80 înălțime centrală 12T turelă stație Taiwan SWIFT

Dimensiunea sculei 20

Cursa maximă contrapoză 280 mm

Manșon contrapoză model MT4

Forma contrapunctului Impingerea cilindrului de ulei

Lungime X latime X inaltime 2480X1650X1680

Greutate aproximativă greutate (KG) 3800

Configurare
Secțiunea de tăiere a unei scule de strunjire constă din muchia de tăiere principală, muchia de tăiere secundară, fața de tăiere, fața de flanc și fața de flanc secundară. Geometria sa este definită de unghiul de așchiere (o), unghiul de degajare (o), unghiul principal de tăiere (κr), unghiul de înclinare (S), unghiul minor de tăiere (κr') și raza vârfului (rε). Selectarea acestor parametri geometrici depinde de diverși factori și trebuie determinată în funcție de condiții specifice. Unghiul de greblare ( o) este selectat în funcție de compoziția și rezistența materialului piesei de prelucrat; se alege o valoare mai mică atunci când tăiați materiale-de înaltă rezistență. De exemplu, atunci când utilizați o unealtă de strunjire cu carbură cimentată pentru a tăia oțel carbon obișnuit, unghiul de greblare este setat între 10 grade și 15 grade , în timp ce pentru oțel crom-mangan sau oțel întărit, acesta variază de la -2 grade la -10 grade . În general, unghiul de degajare este setat între 6 grade și 10 grade. Unghiul major al muchiei de tăiere (κr) este determinat de rigiditatea sistemului de prelucrare, de obicei variind de la 30 de grade la 75 de grade; se alege o valoare mai mare când rigiditatea este slabă. La rotirea arborilor trepți, unghiul este setat la 90 de grade sau mai mare pentru a se potrivi cu metoda de tăiere specifică.

Material
Raza nasului (rε) și unghiul minor de tăiere (kr') sunt în general selectate pe baza cerințelor de rugozitate a suprafeței. Unghiul de înclinare ( S) este determinat de direcția dorită de curgere a așchiilor și rezistența muchiei de tăiere. Configurația feței sculei (Figura 2) depinde în primul rând de proprietățile atât ale materialului piesei de prelucrat, cât și ale materialului sculei. Cel mai simplu tip este fata grebla plata; o față plată cu unghi pozitiv este potrivită pentru sculele de strunjire din oțel cu viteză mare-și sculele din carbură cimentată utilizate pentru operațiunile de finisare.
